19" EasyRack "EV"

Ein Schrank aus der Reihe EasyRack für die gesamte IT-Umgebung. Als Server-, Verteiler-, Netzwerk- oder Speicherschrank unterstützt er effizient den Aufbau eines modernen Netzwerks, komplett demontierbar.

Produktdatenblatt (208,8 KB)

Zeichnung (163,9 KB)

Lieferumfang / Ausstattung

Grundgestell mit tiefenverstellbarer 19" Ebene vorne und hinten, mit 105 mm Freiraum zu den Türen vormontiert
Typ A: Fronttür mit 4 mm ESG-Scheibe (parsolgrau) und perforierter Rücktür mit 6 mm oder 9,6 mm Sechskantlochung

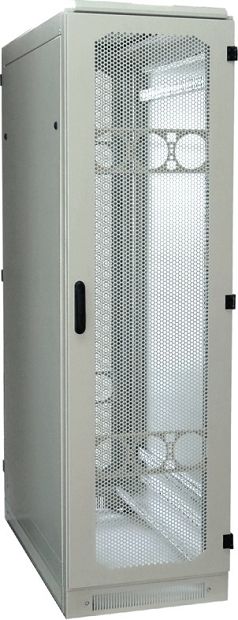

Typ B: Front- und Rücktür perforiert
Türverschluss mit Schwenkhebel für 40 mm PHZ, Mehrpunktverriegelung
abnehmbare Seitenwände, verschließbar
Dach mit Bürstenleiste und Abdeckblech zur Lüftermontage vorbereitet
Sockel 100 mm mit abnehmbaren Blenden und 4 Nivellierfüßen, passiv belüftet
Schraubenset M6 (VE 50 Satz)
Schrank komplett geerdet

Weitere Infos

19" Schrankaufbau EasyRack
Zubehör

Oberfläche

Pulverbeschichtet RAL 7035 lichtgrau
(auf Wunsch zweifarbig oder schwarz)

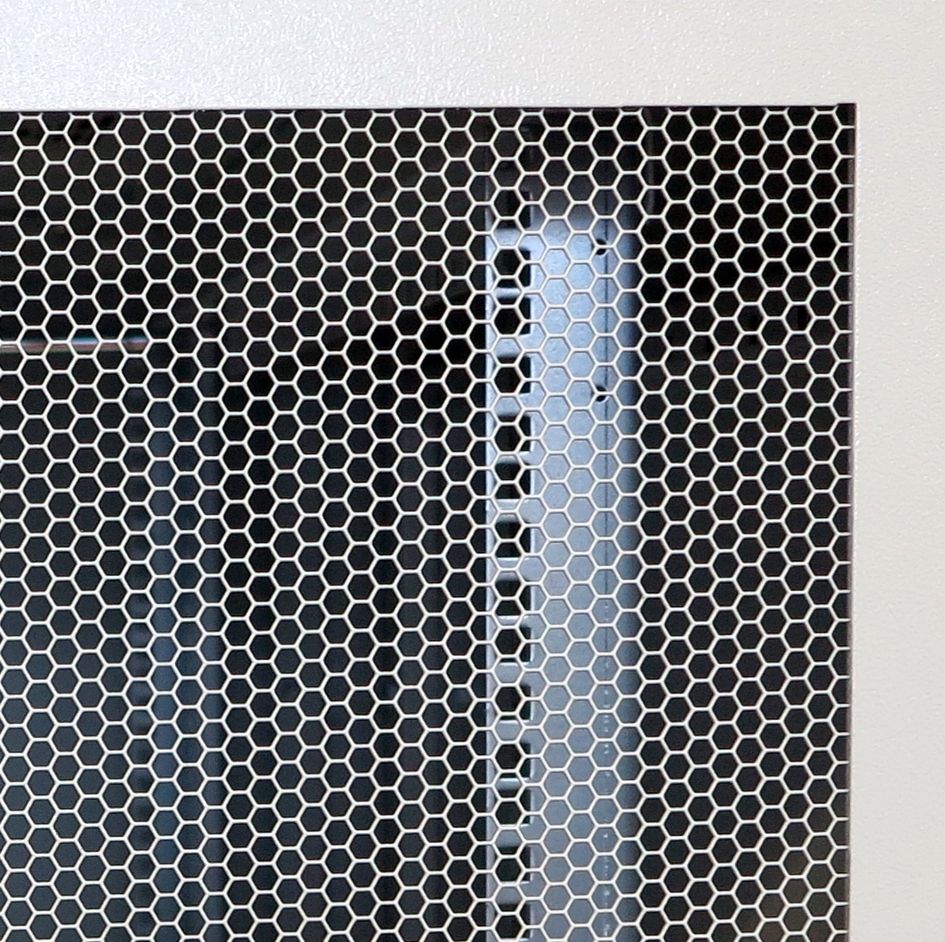

Die Stahlblechtür mit 9,6 mm Sechskantlochung Perforation besitzt eine frei belüftete Fläche im Lochanteil von ca. 55%.

Größe	Breite	Höhe	Tiefe	Typ A	Typ B
26 HE	600	1300	800	EV 26451	EV 26455
			900	EV 26471	EV 26475
			1000	EV 26481	EV 26485
			1200	EV 264121	EV 264125
26 HE	800	1300	800	EV 26551	EV 26555
			900	EV 26571	EV 26575
			1000	EV 26581	EV 26585
			1200	EV 265121	EV 265125
42 HE	600	2000	800	EV 42451	EV 42455
			900	EV 42471	EV 42475
			1000	EV 42481	EV 42485
			1200	EV 424121	EV 424125
42 HE	800	2000	800	EV 42551	EV 42555
			900	EV 42551	EV 42555
			1000	EV 42581	EV 42585
			1200	EV 425121	EV 425125
46 HE	600	2200	800	EV 46451	EV 46455
			900	EV 46471	EV 46475
			1000	EV 46481	EV 46485
			1200	EV 464121	EV 464125
46 HE	800	2200	800	EV 46551	EV 46555
			900	EV 46571	EV 46575
			1000	EV 46581	EV 46585
			1200	EV 465121	EV 465125

* = ca. Höhe ohne Sockel

EasyRack "EVK"

Die Tür mit 6 mm Sechskantlochung Perforation besitzt eine frei belüftete Fläche im Lochanteil von ca. 80%.

Größe	Breite	Höhe	Tiefe	Typ A	Typ B
26 HE	600	1300	800	EVK 26451	EVK 26455
			900	EVK 26471	EVK 26475
			1000	EVK 26481	EVK 26485
			1200	EVK 264121	EVK 264125
26 HE	800	1300	800	EVK 26551	EVK 26555
			900	EVK 26571	EVK 26575
			1000	EVK 26581	EVK 26585
			1200	EVK 265121	EVK 265125
42 HE	600	2000	800	EVK 42451	EVK 42455
			900	EVK 42471	EVK 42475
			1000	EVK 42481	EVK 42485
			1200	EVK 424121	EVK 424125
42 HE	800	2000	800	EVK 42551	EVK 425515
			900	EVK 42551	EVK 42555
			1000	EVK 42581	EVK 42585
			1200	EVK 425121	EVK 425125
46 HE	600	2200	800	EVK 46451	EVK 46455
			900	EVK 46471	EVK 46475
			1000	EVK 46481	EVK 46485
			1200	EVK 464121	EVK 464125
46 HE	800	2200	800	EVK 46551	EVK 46555
			900	EVK 46571	EVK 46575
			1000	EVK 46581	EVK 46585
			1200	EVK 465121	EVK 465125

* = ca. Höhe ohne Sockel

EasyRack "EVB"

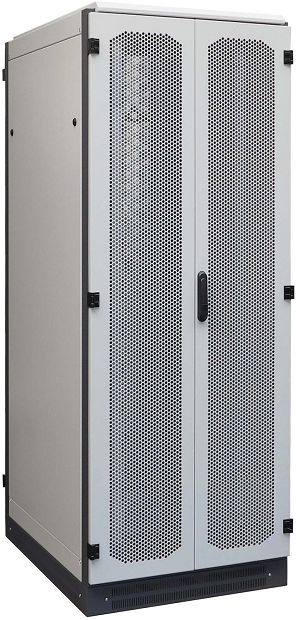

geteilte Türen vorne und hinten mit 9,6 mm Sechskantlochung

Größe	Breite	Höhe	Tiefe	Typ A	Typ B
26 HE	600	1300	800	EVB 26451	EVB 26455
			900	EVB 26471	EVB 26475
			1000	EVB 26481	EVB 26485
			1200	EVB 264121	EVB 264125
26 HE	800	1300	800	EVB 26551	EVB 26555
			900	EVB 26571	EVB 26575
			1000	EVB 26581	EVB 26585
			1200	EVB 265121	EVB 265125
42 HE	600	2000	800	EVB 42451	EVB 42455
			900	EVB 42471	EVB 42475
			1000	EVB 42481	EVB 42485
			1200	EVB 424121	EVB 424125
42 HE	800	2000	800	EVB 42551	EVB 425515
			900	EVB 42551	EVB 42555
			1000	EVB 42581	EVB 42585
			1200	EVB 425121	EVB 425125
46 HE	600	2200	800	EVB 46451	EVB 46455
			900	EVB 46471	EVB 46475
			1000	EVB 46481	EVB 46485
			1200	EVB 464121	EVB 464125
46 HE	800	2200	800	EVB 46551	EVB 46555
			900	EVB 46571	EVB 46575
			1000	EVB 46581	EVB 46585
			1200	EVB 465121	EVB 465125

* = ca. Höhe ohne Sockel

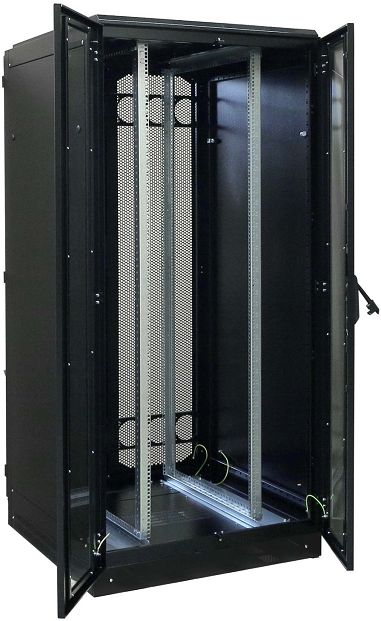

Ergänzen Sie bitte die Bestellnummern durch "SW" am Ende für Farbe
tiefschwarz RAL 9005, z.B.: EasyRack „EV“ 42HE (600x800x2000) RAL 9005= EV 42451 SW

Weitere Größen auf Wunsch in dieser Konfiguration lieferbar.
