19" EasyBox
Formschönes 19" Mehrzweckgehäuse bestehend aus:
- geschweißtem symmetrischem Gehäusekorpus
- Türanschlag wechselbar
- Front und Seiten verschließbar
Lieferumfang / Ausstattung
Grundgehäuse
- vorne tiefenverstellbares 19" Rasterschienenpaar vormontiert mit 70 mm Freiraum zur Fronttüre
- Seitenwände mit Zylinderschloss
- Rückwand mit integrierter 19" Aufnahme, für Kabeleinführung und Wandaufhängung vorbereitet
- Kabeleinführungsöffnung wahlweise im Dach oder Boden über Bürstenleiste
- 600- und 800-tiefe Gehäuse durch 4 Schweißmuttern im Boden für Nivellierfuß- oder Doppellenkrollemontage vorbereitet
Fronttür
- mit Schwenkhebelgriff verschließbar
- Türanschlag wechselbar
Oberfläche
Pulverbeschichtet RAL 7035 lichtgrau (auf Wunsch zweifarbig)
|
|
|
Gehäuse für Linksanschlag vormontiert, komplett geerdet, im Einzelkarton verpackt.

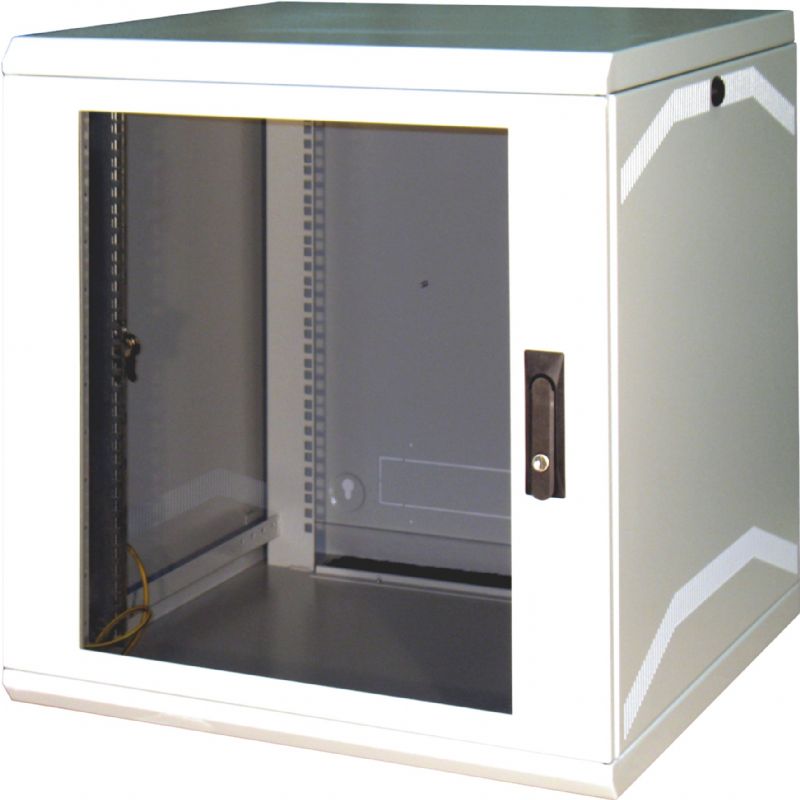

19" EasyBox Typ A Fronttür mit ESG-Scheibe - parsolgrau
| Größe |
Breiten |
Höhen |
Tiefen |
Gewicht. kg |
Bestellnummer |
| 6 HE |
600 |
348 |
400 |
16,20 |
KS 906212 |
| 9 HE |
|
481 |
|
20,00 |
KS 909212 |
| 12 HE |
|
615 |
|
24,00 |
KS 912212 |
| 15 HE |
|
748 |
|
27,50 |
KS 915212 |
| 18 HE |
|
881 |
|
31,50 |
KS 918212 |
| 21 HE |
|
1015 |
|
35,20 |
KS 921212 |
| 6 HE |
600 |
348 |
500 |
19,00 |
KS 906312 |
| 9 HE |
|
481 |
|
22,60 |
KS 909312 |
| 12 HE |
|
615 |
|
26,50 |
KS 912312 |
| 15 HE |
|
748 |
|
30,10 |
KS 915312 |
| 18 HE |
|
881 |
|
34,00 |
KS 918312 |
| 21 HE |
|
1015 |
|
38,00 |
KS 921312 |
| 6 HE |
600 |
348 |
600 |
21,50 |
KS 906412 |
| 9 HE |
|
481 |
|
25,50 |
KS 909412 |
| 12 HE |
|
615 |
|
29,00 |
KS 912412 |
| 15 HE |
|
748 |
|
33,00 |
KS 915412 |
| 18 HE |
|
881 |
|
36,80 |
KS 918412 |
| 21 HE |
|
1015 |
|
40,50 |
KS 921412 |
| 6 HE |
600 |
348 |
800 |
27,00 |
KS 906512 |
| 9 HE |
|
481 |
|
30,80 |
KS 909512 |
| 12 HE |
|
615 |
|
34,50 |
KS 912512 |
| 15 HE |
|
748 |
|
38,20 |
KS 915512 |
| 18 HE |
|
881 |
|
42,00 |
KS 918512 |
| 21 HE |
|
1015 |
|
45,80 |
KS 921512 |
19" EasyBox Typ B mit Stahlblechtür
| Größe |
Breiten |
Höhen |
Tiefen |
Gewicht. kg |
Bestellnummer |
| 6 HE |
600 |
348 |
400 |
16,20 |
KS 906222 |
| 9 HE |
|
481 |
|
20,00 |
KS 909222 |
| 12 HE |
|
615 |
|
24,00 |
KS 912222 |
| 15 HE |
|
748 |
|
27,50 |
KS 915222 |
| 18 HE |
|
881 |
|
31,50 |
KS 918222 |
| 21 HE |
|
1015 |
|
35,20 |
KS 921222 |
| 6 HE |
600 |
348 |
500 |
19,00 |
KS 906322 |
| 9 HE |
|
481 |
|
22,60 |
KS 909322 |
| 12 HE |
|
615 |
|
26,50 |
KS 912322 |
| 15 HE |
|
748 |
|
30,10 |
KS 915322 |
| 18 HE |
|
881 |
|
34,00 |
KS 918322 |
| 21 HE |
|
1015 |
|
38,00 |
KS 921322 |
| 6 HE |
600 |
348 |
600 |
21,50 |
KS 906422 |
| 9 HE |
|
481 |
|
25,50 |
KS 909422 |
| 12 HE |
|
615 |
|
29,00 |
KS 912422 |
| 15 HE |
|
748 |
|
33,00 |
KS 915422 |
| 18 HE |
|
881 |
|
36,80 |
KS 918422 |
| 21 HE |
|
1015 |
|
40,50 |
KS 921422 |
| 6 HE |
600 |
348 |
800 |
27,00 |
KS 906522 |
| 9 HE |
|
481 |
|
30,80 |
KS 909522 |
| 12 HE |
|
615 |
|
34,50 |
KS 912522 |
| 15 HE |
|
748 |
|
38,20 |
KS 915522 |
| 18 HE |
|
881 |
|
42,00 |
KS 918522 |
| 21 HE |
|
1015 |
|
45,80 |
KS 921522 |

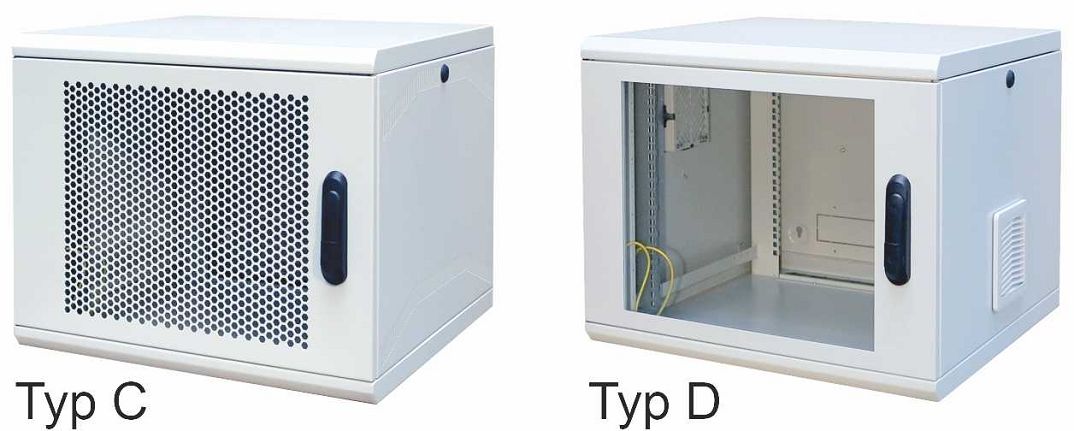

19" EasyBox Typ C mit perforierter Stahlblechtür
| Größe |
Breiten |
Höhen |
Tiefen |
Gewicht. kg |
Bestellnummer |
| 6 HE |
600 |
348 |
400 |
16,20 |
KS 906223 |
| 9 HE |
|
481 |
|
20,00 |
KS 909223 |
| 12 HE |
|
615 |
|
24,00 |
KS 912223 |
| 15 HE |
|
748 |
|
27,50 |
KS 915223 |
| 18 HE |
|
881 |
|
31,50 |
KS 918223 |
| 21 HE |
|
1015 |
|
35,20 |
KS 921223 |
| 6 HE |
600 |
348 |
500 |
19,00 |
KS 906323 |
| 9 HE |
|
481 |
|
22,60 |
KS 909323 |
| 12 HE |
|
615 |
|
26,50 |
KS 912323 |
| 15 HE |
|
748 |
|
30,10 |
KS 915323 |
| 18 HE |
|
881 |
|
34,00 |
KS 918323 |
| 21 HE |
|
1015 |
|
38,00 |
KS 921323 |
| 6 HE |
600 |
348 |
600 |
21,50 |
KS 906423 |
| 9 HE |
|
481 |
|
25,50 |
KS 909423 |
| 12 HE |
|
615 |
|
29,00 |
KS 912423 |
| 15 HE |
|
748 |
|
33,00 |
KS 915423 |
| 18 HE |
|
881 |
|
36,80 |
KS 918423 |
| 21 HE |
|
1015 |
|
40,50 |
KS 921423 |
| 6 HE |
600 |
348 |
800 |
27,00 |
KS 906523 |
| 9 HE |
|
481 |
|
30,80 |
KS 909523 |
| 12 HE |
|
615 |
|
34,50 |
KS 912523 |
| 15 HE |
|
748 |
|
38,20 |
KS 915523 |
| 18 HE |
|
881 |
|
42,00 |
KS 918523 |
| 21 HE |
|
1015 |
|
45,80 |
KS 921523 |
19" EasyBox Typ D Fronttür mit ESG-Scheibe - parsolgrau Lüftermontage vorbereitet
| Größe |
Breiten |
Höhen |
Tiefen |
Gewicht. kg |
Bestellnummer |
| 6 HE |
600 |
348 |
400 |
16,20 |
KS 906215 |
| 9 HE |
|
481 |
|
20,00 |
KS 909215 |
| 12 HE |
|
615 |
|
24,00 |
KS 912215 |
| 15 HE |
|
748 |
|
27,50 |
KS 915215 |
| 18 HE |
|
881 |
|
31,50 |
KS 918215 |
| 21 HE |
|
1015 |
|
35,20 |
KS 921215 |
| 6 HE |
600 |
348 |
500 |
19,00 |
KS 906315 |
| 9 HE |
|
481 |
|
22,60 |
KS 909315 |
| 12 HE |
|
615 |
|
26,50 |
KS 912315 |
| 15 HE |
|
748 |
|
30,20 |
KS 915315 |
| 18 HE |
|
881 |
|
34,00 |
KS 918315 |
| 21 HE |
|
1015 |
|
38,00 |
KS 921315 |
| 6 HE |
600 |
348 |
600 |
21,50 |
KS 906415 |
| 9 HE |
|
481 |
|
25,50 |
KS 909415 |
| 12 HE |
|
615 |
|
29,00 |
KS 912415 |
| 15 HE |
|
748 |
|
33,00 |
KS 915415 |
| 18 HE |
|
881 |
|
36,80 |
KS 918415 |
| 21 HE |
|
1015 |
|
40,50 |
KS 921415 |
| 6 HE |
600 |
348 |
800 |
27,00 |
KS 906515 |
| 9 HE |
|
481 |
|
30,80 |
KS 909515 |
| 12 HE |
|
615 |
|
34,50 |
KS 912515 |
| 15 HE |
|
748 |
|
38,20 |
KS 915515 |
| 18 HE |
|
881 |
|
42,00 |
KS 918515 |
| 21 HE |
|
1015 |
|
45,80 |
KS 921515 |
Türverschluss auch mit Schwenkhebel für 40 mm PHZ und 1-Punktverriegelung vorbereitet lieferbar. Ergänzen Sie bitte die Bestellnummer durch ein P.
z.B.: 19" Wandgehäuse EasyBox 6 HE (600x348x400) Türverschluss mit Schwenkhebel für 40 mm PHZ vorbereitet = KSP 906212
Weitere Größen und Ausführungen auf Wunsch lieferbar:
z.B. 19" EasyBox mit Schwenkrahmen.
Montagebeispiel
800er mit Doppellenkrollen
600er mit Nivellierfüßen
... mit Sockel
Zubehör EasyBox
-
19" Fachboden für Fronteinbau
Fachböden
Tragkraft: 15 kg
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial
Befestigungsmaterial:
- 4 x M6 x 12 Linsenkopfschraube
- 4 x M6 Kunststoffrosette
- 4 x M6 Käfigmutter
| Größe |
Ausführung |
geeignet für Gehäusetiefe (EasyFix und EasyBox) |
ab 300 mm
T=180 mm |
ab 400 mm
T=250 mm |
ab 500 mm
T=350 mm |
| 1 HE |
geschlossen |
ZAF 01181 |
ZAF 01251 |
|
| 2 HE |
|
|
ZAF 02251 |
ZAF 02351 |
| 3 HE |
|
|
ZAF 03251 |
ZAF 03351 |
| 1 HE |
perforiert |
ZAF 01182 |
ZAF 01252 |
|
| 2 HE |
|
|
ZAF 02252 |
ZAF 02352 |
| 3 HE |
|
|
ZAF 3252 |
ZAF 03352 |
-
19" Fachboden auf Teleskopschienen
Fachböden
mit Frontbefestigung
- Vollauszug durch Teleskopschienen mit Auszugsanschlag
- problemlose Herausnahme über Entriegelungshebel
Tragkraft: 15 kg
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial
| Größe |
Ausführung |
geeignet für Gehäusetiefe (EasyFix und EasyBox) |
ab 400 mm
T=300 mm |
ab 500 mm
T=350 mm |
| 2 HE |
geschlossen |
ZAF 43021 |
ZAF 43521 |
| 3 HE |
|
ZAF 43031 |
ZAF 43531 |
| 2 HE |
perforiert |
ZAF 43022 |
ZAF 43522 |
| 3 HE |
|
ZAF 43032 |
ZAF 43532 |
T = Tiefe
-
Sockel EasyBox
50 mm, belüftet
- mit Justierfüßen
- einzeln abnehmbare Blenden
| Sockel (BxHxT) |
Bestellnummer |
| 600x50x800 |
SKS 7452 |
| 600x50x600 |
SKS 7442 |
-
Fachboden 26 mm
Fachböden
mit 4-fach Befestigung und stufenloser Tiefenanpassung (max. Einbaumaß T + 100 mm)
Tragkraft: 50 kg
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial
| Tiefe |
geeignet für Gehäusetiefe |
geschlossen |
perforiert |
| 180 mm |
ab 300 mm |
ZAF 11183 |
ZAF 11184 |
| 250 mm |
ab 400 mm |
ZAF 11253 |
ZAF 11254 |
| 300 mm |
ab 400 mm |
ZAF 11303 |
ZAF 11304 |
| 350 mm |
ab 500 mm |
ZAF 11353 |
ZAF 11354 |
| 500 mm |
ab 800 mm |
ZAF 11503 |
ZAF 11504 |
-
Tiefenvariable Gleitschienen EasyFix und EasyBox
zur Unterstützung von schweren Einbauten
- stufenlos tiefenanpassend zwischen der 19" Ebene und Rückwand für die angegebene Gehäusetiefe
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: paarweise mit Befestigungsmaterial
| für Gehäusetiefe |
Bestellnummer |
| 300 - 400 mm |
ZAG 1250 |
| 500 - 600 mm |
ZAG 1350 |
| 800 mm |
ZAG 1450 |
-
Tragwinkel - frontbefestigt
zur Unterstützung von tiefen Einbauten
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: paarweise mit Befestigungsmaterial
| Tiefe |
Bestellnummer |
| 250 mm |
WZT 3250 |
| 300 mm |
WZT 3300 |
| 350 mm |
WZT 3350 |
-
19" Tragschiene (Länge = 482,6 mm)
universell einsetzbar z.B. als Kabelabfangschiene,
zur Montage von Kabelschellen, oder als
Montageträger für weiteren Innenausbau.
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: mit Befestigungsmaterial
-
19" Kabelrangierpaneel 1 HE (gepunktet)
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial
-
19" Kabelrangierpaneel 1 HE (leicht)
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial
-
Kabelführungsbügel
- Abstand der Befestigungslöcher 25 mm
- passend zur Schrank-Innenausstattung
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial
| Größe |
Bestellnummer |
| Größe 1 (40 x 80 mm) |
ZAK 3022 |
| Größe 2 (55 x120mm) |
ZAK 3023 |
-
Unterstützungswinkel
zur Montage von 600 oder 800 mm tiefen Wandgehäusen
Material: 2,0 mm Stahlblech
Oberfläche: RAL 7035 pulverbeschichtet
Lieferung: paarweise mit Befestigungsmaterial
| geeignet für Gehäusetiefe |
Größe |
Bestellnummer |
| 600 mm |
(575 x 250mm) |
ZAW 0811 |
| 800 mm |
(775 x 250mm) |
ZAW 0810 |
-
19" Rasterschienen
zur Aufnahme von 19“ Einbauten
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: paarweise mit Befestigungsmaterial
| Größe |
Bestellnummer |
| 6 HE |
WZR 0606 |
| 9 HE |
WZR 0906 |
| 12 HE |
WZR 1206 |
| 15 HE |
WZR 1506 |
| 18 HE |
WZR 1806 |
| 21 HE |
WZR 2106 |
-
Lüftererweiterungssatz
Produktdatenblatt
Montageanleitung
Nachrüstsatz zur aktiven Kühlung bestehend aus:
- AC Lüfter 230 V/50 Hz - präzisionskugelgelagert für lange Lebensdauer und Laufruhe
Luftmenge 174 m³/h, 41db(A) - Typ A
oder leiser Lüfter 100 m³/h, 26db(A) - Typ B
- Anschlusskabel Länge 915 mm mit Aderendhülse
zul. Betriebstemperatur -40 bis +60°C
Zulassung: UL - CSA - VDE
- Metallschutzgitter, Erdungsset und Befestigungsmaterial
- mit/ohne Thermostat (Schließer ZAX 7011)
| Ausführung |
Typ A |
Typ B |
| mit Thermostat |
ZAX 7059 |
ZAX 7060 |
| ohne Thermostat |
ZAX 7055 |
ZAX 7066 |
-
Mechanisches Thermostat
Eignen sich zum Regeln von Lüftern, Heizung und Wärmetauschern oder Signalleuchten.
- Fühlerelement: Thermobimetall
- Kontaktart: Sprungkontakt
- Clipbefestigung: für 35 mm Schiene
- Gehäuse: Kunststoff, UL 94V
- Funkentstörung: „N“ nach VDE 0875
- Schutzart: IP 30
Schließer zur Regelung von Lüftern
Öffner zur Regelung von Heizungen
Abmessung: H 60 mm, B 33 mm, T 35 mm
Öffner/Schließer
Abmessung: H 67 mm, B 58 mm, T 38 mm
Anschlüsse:
1 u. 2 heizen
1 u. 3 kühlen
4 = Temperaturkompensation
| Bestellnummer |
Typ |
Schaltleistung |
Temp. |
Anschluss |
| ZAX 7011 |
Schließer |
6,0 (1) A250 V AC |
0-60°C |
2 x 2,5 mm² |
| ZAX 7012 |
Öffner |
6,0 (1) A250 V AC |
0-60°C |
2 x 2,5 mm² |
| ZAX 7015 |
Öffner/Schließer |
10,0 (4) A250 V AC Öffner
5,0 (2) A250 V AC Schließer
|
10-60°C |
4 x 2,5 mm² |
|
-
Kleingeräteträger (selbstklebend)
- zur Direktbefestigung von 35 mm-Tragschienengeräten
- Belastbarkeit: 200 g; 500 g nach 24 h Wartezeit
- zul. Temperaturber.: -30º C bis +55º C
Material: Polyamid
-
Doppellenkrollen
- mit 10 mm Rückenloch
- Rollendurchmesser 48 mm
- Gesamthöhe 70 mm
- Traglast je Doppellenkrolle 70 kg
- Ausladung 24 mm
Lieferung: Satz (4 Stück)
Befestigungsvorschlag: mit Innensechskantschraube DIN 912 M10 x 25 mm
| Rollensatz |
Bestellnummer |
| ohne Feststeller |
ZAX 4010 |
| mit 2x Feststeller |
ZAX 4020 |
-
Nivellierfüße
mit verzinkter Stellschraube
- Durchmesser Kunststoffteller 48 mm
- statische Belastung ca. 400 kg
| Größe |
Bestellnummer |
| M 10 x 40 mm |
ZFX 1130 |
| M 10 x 60 mm |
ZFX 1131 |
-
Schwenkhebelgriff Wandgehäuse mit Rundzylinder Schließung EK 333 (Standard)
Schwenkhebelgriff Wandgehäuse mit Rundzylinder Schließung EK 333 (Standard)
Material: Polyamid
-
Schwenkhebelgriff Wandgehäuse für 40 mm PHZ
Schwenkhebelgriff Wandgehäuse für 40 mm PHZ und 1-Punktverriegelung
Material: Polyamid
-
Profil-Halbzylinder (PHZ) 40 mm
zur Nachrüstung im Schwenkhebelverschluss.
Federnde Rückstellung des Schließdaumens
in die Verschlussstellung.
Lieferung: mit Montageschraube M5
| Ausführung |
Bestellnummer |
| Blindeisatz |
ZAX 1010 |
| 5 mm Doppelbart |
ZAX 1011 |
| gleichschließend (Standard) |
ZAX 1012 |
-
Befestigungsset
zur Befestigung von Einschüben und Frontplatten an den 19" Profilen.
Bestehend aus Käfigmutter, Kunststoffunterlegscheibe und
Linsenkopfschraube 12 mm lang.
| Größe |
VE 25 Satz |
VE 50 Satz |
VE 100 Satz |
|
M5 Material bis 1,6 mm
|
ZAX 0511 |
ZAX 0512 |
ZAX 0513 |
| M6 Material bis 1,6 mm |
ZAX 0611 |
ZAX 0612 |
ZAX 0613 |
| M5 Material bis 2,7 mm |
ZAX 0521 |
ZAX 0522 |
ZAX 0523 |
|
M6 Material bis 2,7 mm
|
ZAX 0621 |
ZAX 0622 |
ZAX 0623 |
