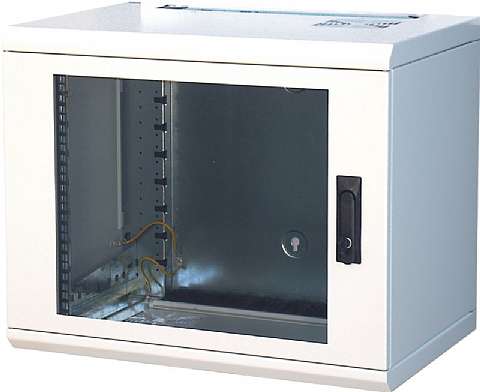

19" EasyFix (Bausatz)
Das Prinzip
- variabel in Form und Funktion
- einfache Montage und Installation
- geringes Lager- und Transportvolumen
- bestes Preis-Leistungs-Verhältnis
Flexibles Wandverteilergehäuse bestehend aus:
- stabiler Rückwand mit vier Tragprofilen und zwei 19“ Rasterschienen
- steckbaren Verkleidungsteilen
- verschließbarer Fronttür
Lieferumfang / Ausstattung
Grundgehäuse
- stabile Rückwand aus Stahlblech als Basismodul, verzinkt
- Schlosslöcher zur einfachen Wandmontage, mit zusätzlichem Mittenloch
- auf der Rückwand zu montierende Tragprofile als Basis für die vordere, tiefenverstellbare 19”-Ebene, verzinkt
- Dach und Boden mit Bürstenleiste, passiv belüftet
- Lüftermontage vorbereitet
- steckbare Seitenteile mit Schraubensicherung
- Montageschrauben
Fronttür
- mit ESG-Scheibe - parsolgrau (geschlossene
oder perforierte Stahlblechtüren auf Anfrage)
- mit Schwenkhebelgriff und integrierter Rundschließung
- Türanschlag wechselbar
Weitere Infos
Zubehör EasyFix
Oberfläche
Pulverbeschichtet RAL 7035 lichtgrau (auf Wunsch zweifarbig)
|
|
|

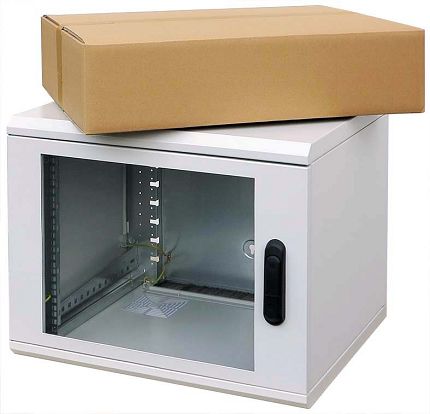

Gehäuse komplett geerdet, als Bausatz im Einzelkarton verpackt.
| Größe |
Breite |
Höhe |
Tiefe |
Gewicht, kg |
Bestellnummer |
| 6 HE |
600 |
348 |
400 |
17,50 |
EF 06212 |
| 9 HE |
|
481 |
|
21,00 |
EF 09212 |
| 12 HE |
|
615 |
|
24,20 |
EF 12212 |
| 15 HE |
|
748 |
|
27,60 |
EF 15212 |
| 18 HE |
|
881 |
|
31,00 |
EF 18212 |
| 21 HE |
|
1015 |
|
34,50 |
EF 21212 |
| 6 HE |
600 |
348 |
500 |
20,00 |
EF 06312 |
| 9 HE |
|
481 |
|
24,00 |
EF 09312 |
| 12 HE |
|
615 |
|
27,50 |
EF 12312 |
| 15 HE |
|
748 |
|
31,50 |
EF 15312 |
| 18 HE |
|
881 |
|
35,50 |
EF 18312 |
| 21 HE |
|
1015 |
|
39,50 |
EF 21312 |
| 6 HE |
600 |
348 |
600 |
23,00 |
EF 06412 |
| 9 HE |
|
481 |
|
27,00 |
EF 09412 |
| 12 HE |
|
615 |
|
31,00 |
EF 12412 |
| 15 HE |
|
748 |
|
35,20 |
EF 15412 |
| 18 HE |
|
881 |
|
39,20 |
EF 18412 |
| 21 HE |
|
1015 |
|
43,50 |
EF 21412 |
Gehäuse auch mit Schwenkhebel für 40 mm PHZ und 1-Punktverriegelung vorbereitet lieferbar. Ergänzen Sie bitte die Bestellnummer durch ein P.
z.B.: 19" Wandgehäuse EasyFix 6 HE (600x348x400) Türverschluss mit Schwenkhebel für 40 mm PHZ vorbereitet = EFP 06212
Weitere Größen auf Wunsch in dieser Konfiguration lieferbar.
Zubehör EasyFix
-
19" Rasterschienen
zur Aufnahme von 19“ Einbauten
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: paarweise mit Befestigungsmaterial
| Größe |
Bestellnummer |
| 6 HE |
WZR 0606 |
| 9 HE |
WZR 0906 |
| 12 HE |
WZR 1206 |
| 15 HE |
WZR 1506 |
| 18 HE |
WZR 1806 |
| 21 HE |
WZR 2106 |
-
19" Tragschiene (Länge = 482,6 mm)
universell einsetzbar z.B. als Kabelabfangschiene,
zur Montage von Kabelschellen, oder als
Montageträger für weiteren Innenausbau.
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: mit Befestigungsmaterial
-
Tiefenvariable Gleitschienen EasyFix und EasyBox
zur Unterstützung von schweren Einbauten
- stufenlos tiefenanpassend zwischen der 19" Ebene und Rückwand für die angegebene Gehäusetiefe
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: paarweise mit Befestigungsmaterial
| für Gehäusetiefe |
Bestellnummer |
| 300 - 400 mm |
ZAG 1250 |
| 500 - 600 mm |
ZAG 1350 |
| 800 mm |
ZAG 1450 |
-
Tragwinkel - frontbefestigt
zur Unterstützung von tiefen Einbauten
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: paarweise mit Befestigungsmaterial
| Tiefe |
Bestellnummer |
| 250 mm |
WZT 3250 |
| 300 mm |
WZT 3300 |
| 350 mm |
WZT 3350 |
-
19" Kabelbindeleiste
Länge: 482,6 mm
- zur Zugentlastung von Kabeln
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: mit Befestigungsmaterial
-
19" Fachboden 26 mm
- mit 4-fach Befestigung
- stufenloser Tiefenanpassung
(max. Einbaumaß T + 100 mm)
Tragkraft: ~ 50 kg
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial
| Tiefe |
geeignet für Gehäusetiefe |
geschlossen |
perforiert |
| 300 mm |
ab 400 mm |
ZAF 11303 |
ZAF 11304 |
| 350 mm |
ab 500 mm |
ZAF 11353 |
ZAF 11354 |
| 500 mm |
ab 800 mm |
ZAF 11503 |
ZAF 11504 |
| 750 mm |
ab 1000 mm |
ZAF 11753 |
ZAF 11754 |
-
19" Fachboden auf Teleskopschienen
Fachböden
mit Frontbefestigung
- Vollauszug durch Teleskopschienen mit Auszugsanschlag
- problemlose Herausnahme über Entriegelungshebel
Tragkraft: 15 kg
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial
| Größe |
Ausführung |
geeignet für Gehäusetiefe (EasyFix und EasyBox) |
ab 400 mm
T=300 mm |
ab 500 mm
T=350 mm |
| 2 HE |
geschlossen |
ZAF 43021 |
ZAF 43521 |
| 3 HE |
|
ZAF 43031 |
ZAF 43531 |
| 2 HE |
perforiert |
ZAF 43022 |
ZAF 43522 |
| 3 HE |
|
ZAF 43032 |
ZAF 43532 |
T = Tiefe
-
19" Fachboden für Fronteinbau
Fachböden
Tragkraft: 15 kg
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial
Befestigungsmaterial:
- 4 x M6 x 12 Linsenkopfschraube
- 4 x M6 Kunststoffrosette
- 4 x M6 Käfigmutter
| Größe |
Ausführung |
geeignet für Gehäusetiefe (EasyFix und EasyBox) |
ab 300 mm
T=180 mm |
ab 400 mm
T=250 mm |
ab 500 mm
T=350 mm |
| 1 HE |
geschlossen |
ZAF 01181 |
ZAF 01251 |
|
| 2 HE |
|
|
ZAF 02251 |
ZAF 02351 |
| 3 HE |
|
|
ZAF 03251 |
ZAF 03351 |
| 1 HE |
perforiert |
ZAF 01182 |
ZAF 01252 |
|
| 2 HE |
|
|
ZAF 02252 |
ZAF 02352 |
| 3 HE |
|
|
ZAF 3252 |
ZAF 03352 |
-
Lüftererweiterungssatz
Produktdatenblatt
Montageanleitung
Nachrüstsatz zur aktiven Kühlung bestehend aus:
- AC Lüfter 230 V/50 Hz - präzisionskugelgelagert für lange Lebensdauer und Laufruhe
Luftmenge 174 m³/h, 41db(A) - Typ A
oder leiser Lüfter 100 m³/h, 26db(A) - Typ B
- Anschlusskabel Länge 915 mm mit Aderendhülse
zul. Betriebstemperatur -40 bis +60°C
Zulassung: UL - CSA - VDE
- Metallschutzgitter, Erdungsset und Befestigungsmaterial
- mit/ohne Thermostat (Schließer ZAX 7011)
| Ausführung |
Typ A |
Typ B |
| mit Thermostat |
ZAX 7059 |
ZAX 7060 |
| ohne Thermostat |
ZAX 7055 |
ZAX 7066 |
-
Mechanisches Thermostat
Eignen sich zum Regeln von Lüftern, Heizung und Wärmetauschern oder Signalleuchten.
- Fühlerelement: Thermobimetall
- Kontaktart: Sprungkontakt
- Clipbefestigung: für 35 mm Schiene
- Gehäuse: Kunststoff, UL 94V
- Funkentstörung: „N“ nach VDE 0875
- Schutzart: IP 30
Schließer zur Regelung von Lüftern
Öffner zur Regelung von Heizungen
Abmessung: H 60 mm, B 33 mm, T 35 mm
Öffner/Schließer
Abmessung: H 67 mm, B 58 mm, T 38 mm
Anschlüsse:
1 u. 2 heizen
1 u. 3 kühlen
4 = Temperaturkompensation
| Bestellnummer |
Typ |
Schaltleistung |
Temp. |
Anschluss |
| ZAX 7011 |
Schließer |
6,0 (1) A250 V AC |
0-60°C |
2 x 2,5 mm² |
| ZAX 7012 |
Öffner |
6,0 (1) A250 V AC |
0-60°C |
2 x 2,5 mm² |
| ZAX 7015 |
Öffner/Schließer |
10,0 (4) A250 V AC Öffner
5,0 (2) A250 V AC Schließer
|
10-60°C |
4 x 2,5 mm² |
|
-
Kleingeräteträger (selbstklebend)
- zur Direktbefestigung von 35 mm-Tragschienengeräten
- Belastbarkeit: 200 g; 500 g nach 24 h Wartezeit
- zul. Temperaturber.: -30º C bis +55º C
Material: Polyamid
-
Schwenkhebelgriff Wandgehäuse mit Rundzylinder Schließung EK 333 (Standard)
Schwenkhebelgriff Wandgehäuse mit Rundzylinder Schließung EK 333 (Standard)
Material: Polyamid
-
Schwenkhebelgriff Wandgehäuse für 40 mm PHZ
Schwenkhebelgriff Wandgehäuse für 40 mm PHZ und 1-Punktverriegelung
Material: Polyamid
-
Profil-Halbzylinder (PHZ) 40 mm
zur Nachrüstung im Schwenkhebelverschluss.
Federnde Rückstellung des Schließdaumens
in die Verschlussstellung.
Lieferung: mit Montageschraube M5
| Ausführung |
Bestellnummer |
| Blindeisatz |
ZAX 1010 |
| 5 mm Doppelbart |
ZAX 1011 |
| gleichschließend (Standard) |
ZAX 1012 |
-
Befestigungsset
zur Befestigung von Einschüben und Frontplatten an den 19" Profilen.
Bestehend aus Käfigmutter, Kunststoffunterlegscheibe und
Linsenkopfschraube 12 mm lang.
| Größe |
VE 25 Satz |
VE 50 Satz |
VE 100 Satz |
|
M5 Material bis 1,6 mm
|
ZAX 0511 |
ZAX 0512 |
ZAX 0513 |
| M6 Material bis 1,6 mm |
ZAX 0611 |
ZAX 0612 |
ZAX 0613 |
| M5 Material bis 2,7 mm |
ZAX 0521 |
ZAX 0522 |
ZAX 0523 |
|
M6 Material bis 2,7 mm
|
ZAX 0621 |
ZAX 0622 |
ZAX 0623 |
Gehäuse auch mit Schwenkhebel für 40 mm PHZ und 1-Punktverriegelung vorbereitet lieferbar. Ergänzen Sie bitte die Bestellnummer durch ein P.
